Описание

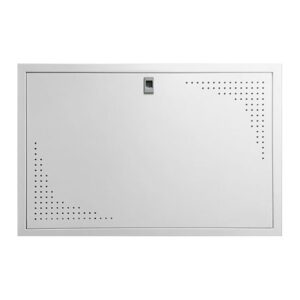

Шкафы RV и RN Elsen предназначены для размещения в них коллекторных блоков
для систем отопления (радиаторной или напольной) с поквартирной разводкой или
распределительных коллекторов водопровода. Шкафы также могут использоваться для
установки в них насосных смесительных узлов, приборов тепло- и водоучета, а также
других устройств, применяемых для систем инженерного обеспечения зданий.
Шкафы изготавливаются в двух исполнениях: RV-внутренние RN-внешние.
Внутри шкафов установлены подвижные универсальные профильные крепежные рейки,
позволяющие располагать оборудование в любом месте по высоте и ширине шкафа.
В боковых стенках корпуса шкафа RV выполнена перфорация, сегменты которой
удаляются в любом месте, удобном для подсоединения трубопроводов.
Шкафы серии RV имеют выдвижные ножки, регулируемые по высоте до 90 мм, а
выдвижная лицевая рамка позволяет изменять глубину установки со 110 мм до 175 мм.
Шкафы Elsen изготовлены из стального листа, оцинкованного горячим методом.
Элементы, видимые после установки (дверки, рамы, корпусы наружных шкафчиков),
окрашены порошковой краской белого цвета RAL 9016 (гладкий глянец) и защищены
прозрачной пленкой, предохраняющей лакокрасочное покрытие во время
транспортировки и монтажа.
УСТАНОВКА НАРУЖНЫХ ШКАФОВ
• Наметить место установки шкафа, с учетом прохождения трубопровода и общей
высоты пола.
• Установить шкаф на нужной высоте, учитывая толщину теплоизоляции, стяжки
и напольного покрытия, чтобы уровень пола был на высоте нижнего края
маскирующей нижней планки. При помощи уровня установить шкаф и прикрепить
его к стене через отверстия в задней стенке шкафчика.
• Для крепления применить подходящие крепежные элементы, в зависимости от
конструкции стены.
Характеристики
| Производитель | ELSEN |
|---|---|
| Вид | Наружный шкаф |
| Ширина | 760 мм |
| Высота | 580 мм |
| Глубина | 110 мм |
